26.03.2021
Laufgangbelag Transition Mat
DLG PRÜFBERICHTE
Themen
Viehhaltung
DLG-ANERKANNT: Verformbarkeit/Elastizität, Dauertrittbelastung, Abriebfestigkeit, Rutschfestigkeit, Reinigungsabstand
Beurteilung – kurz gefasst
Der hier geprüfte Animat Laufgangbelag Transition Mat, ein elastischer Bodenbelag im Laufgang in Liegeboxenlaufställen, wurde im DLG-Anerkannt-Test auf Prüfständen auf Haltbarkeits- und Komforteigenschaften untersucht. Im Einzelnen wurden die Beständigkeit gegen Dauertritt- und Abriebbelastung sowie die Rutschfestigkeit, der mögliche Reinigungsabstand, die Verformbarkeit und Elastizität geprüft. Insbesondere die Verformbarkeit und Elastizität im Neuzustand und nach der Dauertrittbelastung waren besser als der
Standard.
Tabelle 1: Ergebnisse im Überblick
Beschreibung und technische Daten:

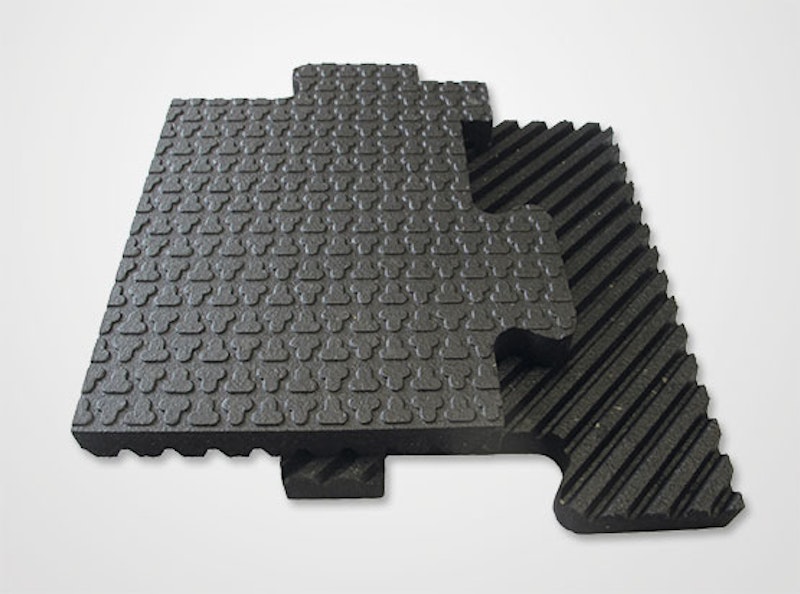

Der hier geprüfte Laufgangbelag Transition Mat ist ein elastischer Bodenbelag im Laufgang in Liegeboxenlaufställen.
Schwarze Gummimatte
- Dicke ca. 19,7 mm
- Oberseite T-Profilierung
- Unterseite mit Stegen und Rillen
- Höhe der Stege ca. 6 mm
- Breite der Stege ca. 5 mm
- Breite der Rillen ca. 6 mm
- Härte Shore A: ca. 70
- Verlegung als Einzelmatte
Die Methode
Verformbarkeit und Elastizität
Die Verformbarkeit wird im Neuzustand und nach der Dauertrittbelastung mit einem runden Stahlfuß „künstlicher Kuhfuß“ und einer Eindringkraft von 2.000 N (entspricht ca. 200 kg gemessen). Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche von 75 cm², der Tragrand der Klaue wird durch einen 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.
Dauertrittbelastung
Die Messung der Dauertrittbelastung erfolgt mit 250.000 Wechselbelastungen bei 5.000 N (entspricht ca. 500 kg) auf einem Prüfstand mit einem runden Stahlfuß. Der Stahlfuß ist als „künstlicher Kuhfuß“ den natürlichen Gegebenheiten nachempfunden. Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche von 75 cm², der Tragrand der Klaue wird durch einen 5 mm breiten Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.
Abriebfestigkeit
Beim Abriebtest nach DLG-Standard wird der Bodenbelag mit Schmiergelleinen (Körnung 280) bei einer Auflagekraft von 500 N (= 8,13 N/cm² Flächenpressung) gerieben. Um einen Einfluss der bei der Reibung erzeugten Wärme auf den Reibvorgang auszuschließen, wird das Reibelement kontinuierlich mit Wasser gekühlt. Die Größe der geriebenen Fläche im Test betrug 61,5 cm².
Rutschfestigkeit
Die Messungen erfolgten mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-Testzentrums. Ein mit 10 kg belasteter Kunststofffuß aus Polyamid (105 mm Durchmesser, Aufstandsfläche etwa 70 cm², 3 mm breiter Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt) wurde mit einer Geschwindigkeit von 20 mm/s über die Prüfmatte gezogen.
Reinigungsabstand
Bei Prüfstandsversuchen mit einem Hochdruckreiniger (etwa 145 bar, Einwirkzeit 1 Minute mit 25° Flachstrahldüse und Dreckfräser) wurde der Spritzabstand ermittelt, bei dem keine Schäden am Belag auftreten.
Die Testergebnisse im Detail
Verformbarkeit und Elastizität
Bei den Eindruckversuchen mit einem runden Stahlfuß betrug die Eindringtiefe im Neuzustand 2,0 mm. Der hieraus errechnete Auflagedruck beträgt 26,67 N/cm².´Die Elastizität wurde nach einer Dauertrittbelastung mit dem Stahlfuß mit 250.000 Wechselbelastungen bei 5.000 N gemessen. Die Eindringtiefe des Stahlfußes erhöhte sich nach dem Dauertest auf 2,1 mm (siehe Bild 2). Das bedeutet, dass Verformbarkeit und Elastizität gering zunehmen.
Bewertung siehe Tabelle 1.
Dauertrittbelastung
Nach der Dauertrittbelastung auf einem Prüfstand mit 250.000 Wechselbelastungen bei 5.000 N wurde kein nennenswerter Verschleiß festgestellt. Eine bleibende Verformung konnte nicht festgestellt werden.
Bewertung siehe Tabelle 1.
Abriebfestigkeit
Die Abriebtiefe nach 10.000 Doppelzyklen betrug ca. 2,4 mm, dies entspricht etwa 12 % der Belaghöhe. Von der geriebenen Fläche wurden 13,5 g abgerieben.
Bewertung siehe Tabelle 1.
Rutschfestigkeit
Die Gleitzugversuche mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-Testzentrums ergaben eine gute Rutschfestigkeit auf trockenem und nassem neuen Belag. Die dabei gemessenen Reibbeiwerte (µ) liegen über dem Mindestwert von µ = 0,45.
Bewertung siehe Tabelle 1.
Reinigungsabstand
Bei Prüfstandsversuchen mit einem Hochdruckreiniger traten Schäden am Belag erst auf, wenn ein Mindestabstand von 45 cm beim Einsatz eines Dreckfräsers bzw. 20 cm beim Einsatz einer Flachstrahldüse unterschritten wurde. Bei der Reinigung und Desinfektion des Belages sollten nur die nach Angabe der Firma für den Bodenbelag zulässigen Mittel verwendet werden.
Bewertung siehe Tabelle 1.
Das Prüfzeichen
Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüfbedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffentlichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.
Der DLG-Anerkannt-Test „Verformbarkeit/Elastizität, Dauertrittbelastung, Abriebfestigkeit, Rutschfestigkeit, Reinigungsabstand“ umfasst technische Messungen auf Prüfständen und im Labor des DLG-Testzentrums. Es wurden die Abriebfestigkeit, die Rutschfestigkeit, die Verformbarkeit und Elastizität sowie der mögliche Reinigungsabstand gemessen und eine Dauertrittbelastung durchgeführt. Prüfgrundlage war der DLG-Prüfrahmen für elastische Laufgangbodensysteme in Liegeboxenlaufställen, Stand April 2015. Andere Kriterien wurden nicht untersucht.
